線路板加工（尤其是印刷電路板，PCB）是電子制造業的核心環節，涉及從設計到成品的多個精密工藝。以下是關于線路板加工的詳細解析，結合 2025 年的行業現狀和技術趨勢：

一、線路板分類與電路板應用

按電路板結構分類

單 / 雙面板：基礎類型，單面布線或雙面通過導孔連接，用于簡單電子設備（如消費電子、家電）。

多層板（4 層及以上）：通過層壓技術堆疊，實現高密度布線，用于復雜電路（如服務器、通信設備）。

HDI 板（高密度互連）：采用微孔（≤0.3mm）和盲埋孔技術，支持小型化、高集成（如手機、AI 芯片載體）。

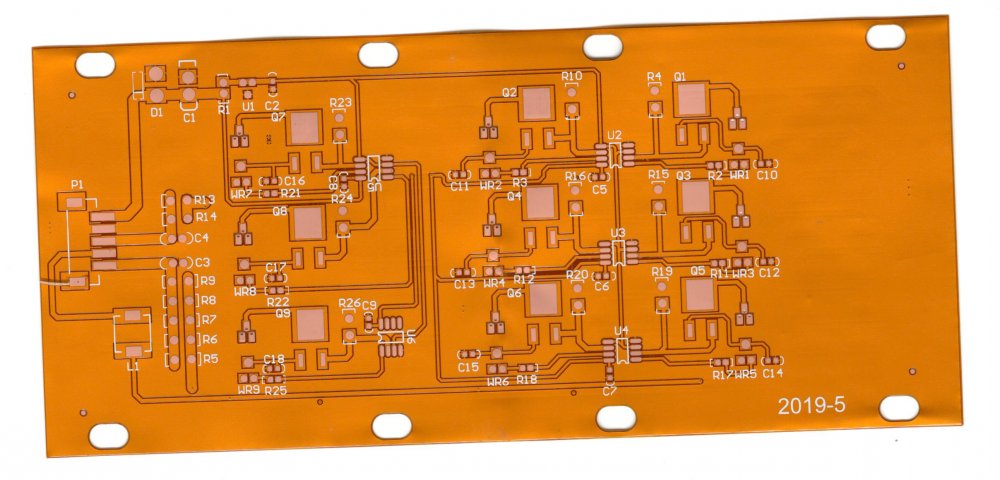

FPC/FFC（柔性 / 扁平排線）：可彎曲，用于空間受限場景（如可穿戴設備、汽車電子）。

特殊工藝板：厚銅板（功率電路）、金屬基板（散熱）、高頻板（微波通信）等。

按電路板應用領域

覆蓋消費電子、通信、汽車電子（如 ADAS、電動車控制器）、工業控制、醫療設備等，2025 年汽車電子 PCB 需求增長尤為顯著（因電動化、智能化驅動）。

二、電路板核心加工流程（以剛性 PCB 為例）

1. 設計與預處理

PCB 設計：通過 Altium、Cadence 等軟件完成原理圖和 layout，輸出 Gerber 文件。

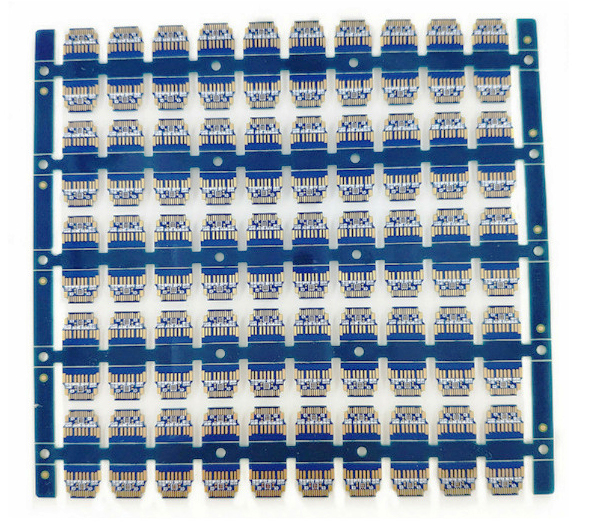

工程文件處理：CAM 工程師優化文件（如拼板、添加定位孔），生成生產用數據（鉆孔坐標、網表）。

材料準備：基板常用 FR-4（玻纖環氧樹脂）、高 Tg 材料（耐高溫）、無鉛板材（符合 RoHS 2.0+REACH 環保標準）。

2. 鉆孔與孔金屬化

鉆孔：數控鉆機（精度 ±5μm）加工導通孔、安裝孔，小孔徑（≤0.3mm）需激光鉆孔（用于 HDI）。

沉銅 / 電鍍：孔壁化學沉銅（形成導電層），再通過電鍍加厚（孔銅厚度通?！?8μm，滿足 IPC-6012 標準）。

3. 圖形轉移與蝕刻

曝光顯影：將光繪菲林的電路圖形通過紫外光曝光到涂覆感光油墨的銅箔上，顯影后保留抗蝕圖案。

蝕刻：用堿性蝕刻液（如 NaOH）去除未保護的銅箔，形成精細線路（線寬 / 線距可達 50μm/50μm，HDI 可達 25μm/25μm）。

4. 層壓與內層處理（多層板）

內層蝕刻：各內層單獨蝕刻后，通過半固化片（PP 片）與銅箔層壓，經高溫高壓粘合，形成多層結構。

層間對準：采用機械靶標或激光定位，確保各層線路精確對齊（偏差≤50μm）。

5. 阻焊與表面處理

阻焊印刷：涂覆綠色（或其他顏色）阻焊油墨，保護線路并防止短路，通過 AOI 檢測缺陷。

表面處理：

沉金（ENIG）：鍍金層（約 0.05μm）防氧化，用于高精度焊接（如 BGA 封裝）。

無鉛噴錫（HASL）：經濟實惠，適合常規焊接。

OSP（有機焊料保護劑）：超薄保護膜，用于高密度細線路。

2025 趨勢：更多使用無鉛、無鹵素工藝，符合歐盟最新環保指令。

6. 字符與成型

字符印刷：絲印白色字符（元件位號、生產信息），耐高溫油墨確保長期清晰。

外形加工：通過 CNC 銑削、模具沖壓或激光切割，形成電路板外形，邊緣倒角處理。

7. 檢測與包裝

電氣測試：飛針測試（適合小批量）或針床測試（批量），檢測開路 / 短路；高壓測試（Hi-Pot）驗證絕緣性。

外觀檢測：人工目檢或自動光學檢測（AOI），檢查線路缺陷、阻焊瑕疵。

X 射線檢測（多層板）：透視內層對準度、孔銅厚度，確保層間連接可靠。

包裝：防靜電袋密封，附檢測報告（如 IPC-A-600 Class 2/3 標準）。

三、電路板生產關鍵技術難點與 2025 趨勢

精度提升

線寬 / 線距向 20μm/20μm 演進（HDI 二階以上），依賴激光直接成像（LDI）技術替代傳統菲林曝光，提升分辨率和對位精度。

微孔技術：從 0.15mm 微孔（一階 HDI）發展到 0.1mm 以下（三階 HDI），采用 CO?激光或等離子體蝕刻。

高可靠性需求

汽車電子：需通過 - 40℃~150℃溫度循環、振動測試，孔銅厚度≥25μm，阻焊層耐化學腐蝕。

高頻高速：使用低損耗材料（如 Rogers、PTFE），控制阻抗公差（±5% 以內），滿足 5G、PCIe 5.0 信號傳輸要求。

環保與效率

無鉛化：全面淘汰含鉛工藝，采用無鉛焊料（如 Sn-Ag-Cu 合金）。

數字化生產：引入 MES 系統實現制程追溯，AI 算法優化鉆孔路徑、蝕刻參數，降低廢料率。

綠色工藝：廢水處理升級（如銅離子回收），光伏供電普及，減少碳足跡。

新興方向

埋置元件技術：將電阻、電容甚至 IC 埋入 PCB 內層，縮小體積（如 SiP 封裝基板）。

3D 封裝基板：配合 TSV（硅通孔）技術，用于先進封裝（如 2.5D/3D 集成芯片）。

剛柔結合板：結合剛性板的強度和柔性板的彎曲性，應用于折疊屏設備、無人機復雜結構。

四、選擇電路板加工廠商的注意事項

能力匹配：確認廠商是否具備目標工藝（如多層板層數、最小孔徑、表面處理類型）。

質量體系：ISO 9001、IATF 16949（汽車電子）、AS9100（航空航天）等認證。

交付周期：樣品打樣通常 3~7 天，批量生產 7~15 天，加急服務需提前溝通。

成本因素：層數、材料、表面處理、尺寸及公差要求直接影響價格，小批量建議選擇打樣平臺（如嘉立創、捷配），批量生產可議價。

五、電路板加工常見問題與解決

短路 / 開路：多因蝕刻不凈或鉆孔偏位，通過 AOI + 電測雙重檢測控制。

孔壁粗糙：優化沉銅前的除膠渣工藝，使用脈沖電鍍提升孔銅均勻性。

阻焊起泡：控制烘烤溫度（避免局部過熱），板材含水率需低于 0.1%。

如需進一步了解某類線路板（如高多層板、FPC）的具體工藝，或需要加工報價、技術參數定制，可提供詳細需求（如層數、尺寸、表面處理、應用場景），以便給出更精準的方案。
