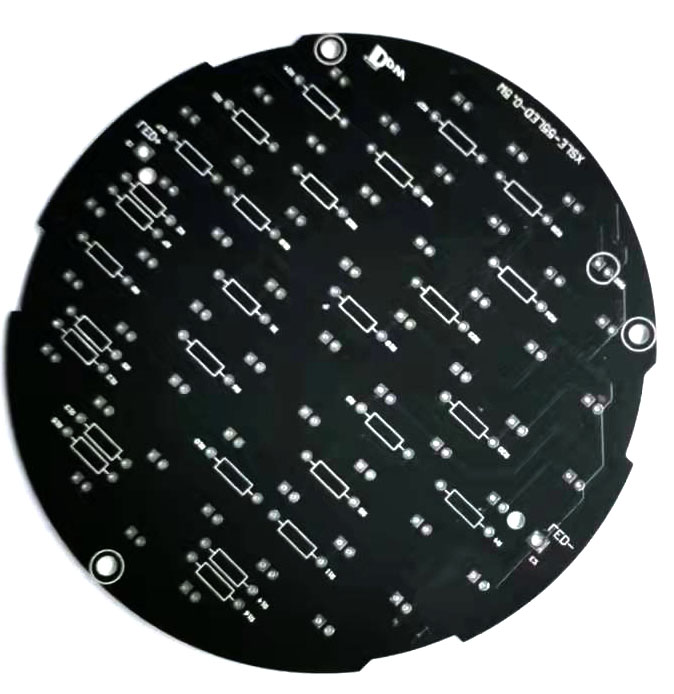

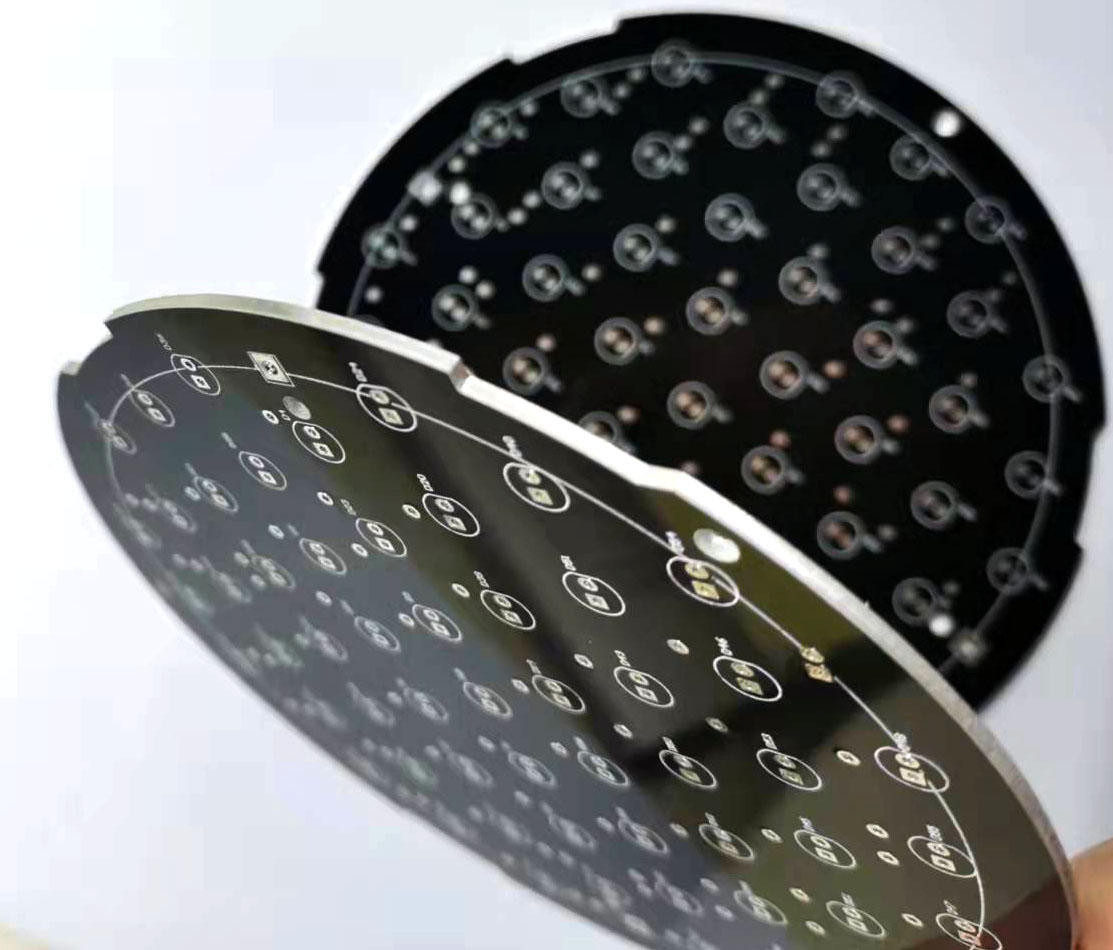

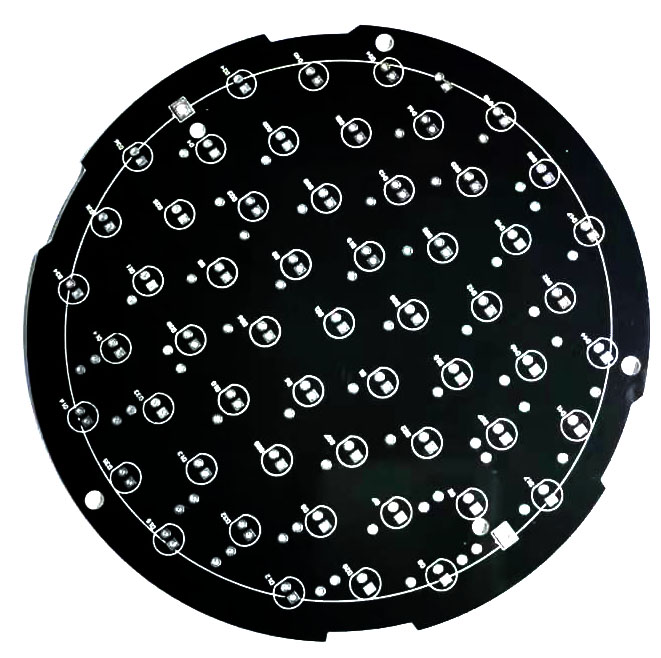

雙面鋁基線路板
板厚:2.0MM
工藝：無鉛噴錫
銅厚：1OZ UM
導熱：3W

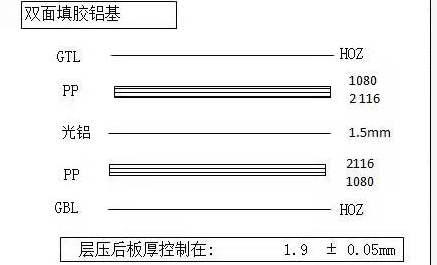

壓合結構
pcb鋁基電路板結構組成
電路層：相當于普通 PCB 的覆銅板，由銅箔構成，通常經過蝕刻形成印刷電路，使組件的各個部件相互連接。一般情況下，為滿足較大的載流能力，銅箔厚度在 35μm-280μm。
絕緣層：是一層低熱阻導熱絕緣材料，一般由特種陶瓷填充的特殊聚合物構成，熱阻小，粘彈性能優良，具有抗熱老化的能力，能夠承受機械及熱應力，是鋁基覆銅板的核心技術所在。
金屬基層：是鋁基板的支撐構件，要求具有高導熱性，一般是鋁板，也可使用銅板，適合于鉆孔、沖剪及切割等常規機械加工。
pcb鋁基電路板性能特點
成本較高：相較于普通的電路板材料，鋁基電路板的價格通常較高，可能占產品價格的 30% 以上
工藝難度大：目前雙面板的制作難度較高，工藝復雜，在制造過程中，耐壓及電氣強度方面也較易出問題
標準不統一：CPCA 的行業標準、國家標準、國際標準等，并沒有對鋁基電路板的材料規范形成統一標準。
散熱性能優異：鋁具有良好的熱傳導性能，鋁基電路板能夠?qū)嶙杞抵磷畹停瑩碛懈〉臒嶙瑁瑹崤蛎浵禂?shù)更接近于銅箔，可有效散熱，減少元器件的工作溫度，延長設備使用壽命。
電氣性能良好：具有較低的介電常數和介電損耗，能夠提供穩定的電氣環境，減少信號傳輸過程中的衰減和失真。此外，還具有良好的電氣絕緣性能，能夠有效防止電路短路和故障，提高電子設備的可靠性。
機械性能出色：強度和韌性較好，可實現大面積印制板制造及元器件貼裝，能夠取代陶瓷基板，具有更好的機械耐久力，在制造、搬運和日常使用過程中不易損壞，并且抗沖擊和耐振動性能較好。
重量輕且環保：鋁的密度較小，在強度和彈性?xún)?yōu)異的情況下重量輕，方便電子設備的安裝和使用，同時鋁無毒且可回收利用，符合環保要求，在生產和使用過程中對環境影響較小。
電磁屏蔽性好：可以充當屏蔽板，起到屏蔽電磁波的作用，防止電子產品中的元器件受到電磁波的輻射和干擾。
pcb鋁基電路板應用領域
LED 照明行業：LED 燈具通常使用鋁基電路板，其出色的散熱性能能夠迅速將 LED 燈產生的熱量散發出去，保持 LED 燈的穩定工作，提高發光效率和壽命。
電源模塊：被廣泛用于功率放大器、逆變器、開關調節器、DC/AC 轉換器等電源設備中，能夠有效解決散熱問題，提高設備的穩定性和可靠性。
汽車電子：常用于車載電子設備的制造，如發動機控制單元、汽車照明系統和電池管理系統等，可承受高溫、高振動等惡劣環境。
工業控制：各種工業控制設備，如可編程邏輯控制器（PLC）等的生產也會用到鋁基電路板，其優異的散熱性能、高強度和耐用性等特點，能夠滿足工業控制設備對 PCB 的高性能要求。
音頻設備：音頻設備中的放大器、濾波器等元器件在工作過程中會產生大量的熱量，鋁基電路板能夠有效解決散熱問題，提高音頻設備的音質和穩定性。
通訊設備：通訊設備對 PCB 的性能要求非常高，需要滿足高速、高穩定、高密度的布線需求，鋁基電路板憑借其優異的電氣性能和機械強度等特點，能夠滿足通訊設備對 PCB 的高性能要求，如基站設備等。
